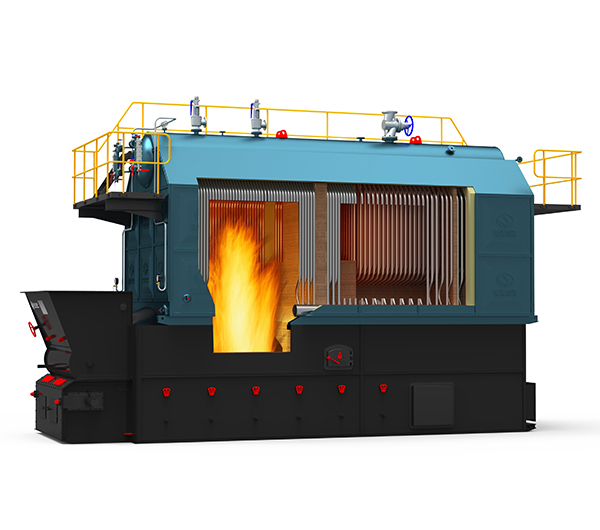

SZL系列燃煤蒸汽鍋爐

技術優勢:

數控制造技術
·鋼板下料、圈園、鍋筒、管板鉆孔等關鍵加工工藝全采用先進的數控加工，減少組裝應力，延長鍋爐使用壽命。
·鋼管切割，螺紋管壓制，對流管加工均采用先進的數控工藝。
·自動化生產線。
先進焊接工藝
鍋爐縱、環縫，管子和鍋筒內側的焊接，管子和法蘭焊接等所有重要部位的焊接均采用埋弧自動焊，或氣體保護焊等自動化焊接工藝，保證焊接質量。所有縱環焊縫均進行100%的射線探傷。
管座法蘭焊接，采用機器人焊接。
鏈條爐排面板，前后煙箱面板采用數控等離子切割機切割，整齊美觀。

獨特結構設計
根據不同噸位，爐排從前到后設置不同數量的獨立風倉。
用戶可以根據不同的燃燒情況合理分配給風，確保燃料的燃燒充分。
二次進風進行爐膛煙氣擾動，保證揮發完全燃燒。
·獨立二次風機，風量風壓易控制和調整。
播料器，均勻給料，防止回火。
NOx超低排放
       分級送風，特殊爐拱結構，Nox排放低至100mg/m3
       針對不同生物質進行數值模擬，熱效率可達90%以上。


產品參數:

鍋爐型號   參數項目 Item Model					☆SZL6-1.25-M SZL6-1.60-M SZL6-2.45-M		☆SZL8-1.25-M SZL8-1.60-M SZL8-2.45-M			☆SZL10-1.25-M SZL10-1.60-M SZL10-2.45-M		☆SZL20-1.25-M SZL20-1.60-M SZL20-2.45-M		☆SZL30-1.25-M SZL30-1.60-M SZL30-2.45-M
額定蒸發量（t/h/					6		8			10		20		30
工作壓力（MPa）					1.25/1.6/2.45		1.25/1.6/2.45			1.25/1.6/2.45		1.25/1.6/2.45		1.25/1.6/2.45
蒸汽溫度					194/204/225		194/204/225			194/204/225		194/204/225		194/204/225
給水溫度					20		20			20		20		20
受熱面積（㎡）	本體		輻射		24.5		26.1		23.4			61.5		109.21
			對流		119.0		184.0		227.9			346.2		549.8
	省煤器（㎡）				130.8		130.8			244.16		472.0		330.4
爐排面積（㎡）					7.62		10.5			11.8		20.8		28.1
適用燃料		煤			AII、P、WII
		應用基底位發熱值（KJ/kg）			21000
鍋爐燃料消耗量（kg/h）				1122		1488		1860			3600		4340
鍋爐熱效率（%）				82.8		83.2		83.2			85.8		86.0
最大運輸重量				21		25		28			30		31
最大運輸尺寸LxWxH(m)				7.0x2.7x3.5		6.9x3.2x5.3		7.9x3.3x3.5			11.0x3.2x3.5		9.9x3.3x3.6

型號編制說明 :
